設備介紹：

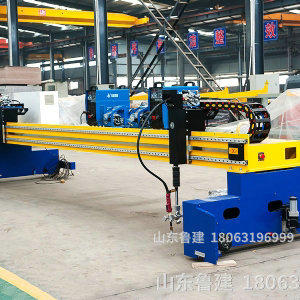

龍門式蓋梁骨架片焊接機器人是我公司在吸收國內外先進軟硬件技術，為配套金屬結構件加工而自行開發研制的一種高效率鋼板自動焊接設備，可縱向和橫向焊接，也可圓弧曲線的任意方位焊接，焊接表面粗糙及精度高，變形小。該機器具有結構合理、操作簡單、工藝先進等特點。
龍門式蓋梁骨架片焊接機器人的組成部分包括數控系統、驅動系統、控制系統、機械系統、氣路系統、類激光CNC系統、伺服系統采用國內外知名品牌，性能優良的產品，方便的人機界面，友好的操作，豐富的軟件及高質量的硬件配置，全方位的保護措施為用戶提供一個高品質的產品。
技術參數：
| 項目 | 品牌型號 | 數量 |
| 數控系統 | 山東魯建橋隧設備有限公司 | 1套 |
| 數控焊接升降裝置含焊接防碰撞 | SD-180 | 2套 |
| 放碰撞 | SD-XPTHC | 2套 |
| 焊槍 | 國產品牌Longteng | 2把 |
| 橫向伺服驅動器 | 松下panasonic | 1套 |
| 縱向伺服驅動器 | 2套 | |
| 橫向驅動伺服電機 | 1套 | |
| 縱向驅動伺服電機 | 2套 | |
| 橫向行星減速箱 | 行星減速機 | 1套 |
| 縱向行星減速箱 | 1套 | |
| 電磁閥 | 欣大 | 1套 |
| 主要電器元件 | 欣大 | 1套 |
| 橫向拖鏈 | JIEFEN | 1套 |
| 電機電纜伺服電纜 | 新加坡Huayuan | 各1套 |
| 導軌系統導軌齒條其配件 | 國標24KG 導軌每副：2根*2米/根 | 5副 |
| 序號 | 項目 | 可達指標 | |
| 1 | 焊炬升降行程 | ≥150 | |
| 2 | 焊接方式 | 二氧化碳保護焊 | |
| 3 | 跨距6米長度18米 | 有效焊接寬度：5000mm 有效焊接長度:16000mm（可訂做） | |
| 4 | 交點偏移 | 0.5mm | (A)設備整機定位精度、重復精度：符合JB/T5102-1999標準B)焊接尺寸精度、焊接質量:符合JB/ZQ3680標準 |
| 5 | 直線度 | 0.3mm | |
| 6 | 對角線差 | 0.5mm | |
| 7 | 重復定位精度 | 0.5mm | |
| 8 | 整機運行速度 | 0-12000mm/min | |
| 9 | 焊接速度 | 0-6000mm/min | |
蓋梁骨架片焊接機器人 2020-11-25 本文被閱讀 3295次
